La medición precisa de niveles bajos de acetileno disuelto en un fluido aislante (aceite) en presencia de gases que causan interferencias es esencial para identificar rápidamente averías críticas de arco eléctrico en transformadores de potencia. Los monitores de análisis en línea de gases disueltos (DGA) que integran esta función solían tener un coste muy elevado, lo que dificultaba su implementación a gran escala en el sector. En este sentido, la solución InsuLogix G2 de Megger ofrece mediciones precisas de acetileno disuelto en aceite y de hidrógeno como indicador precoz de averías, y con un coste que justifica su integración en transformadores de mediana y gran potencia.
Megger InsuLogix G2 es una alternativa a la tecnología de celda de combustible porque realiza mediciones independientes y puede detectar de manera irrefutable concentraciones reales de hidrógeno y acetileno. Además, es la solución óptima para los operadores de transformadores que emplean únicamente sensores de hidrógeno, y que buscan mejorar su estrategia de monitorización de gases para poder identificar claramente averías por arco eléctrico.
La solución InsuLogix G2 de Megger ofrece una solución rentable y fiable para la detección de averías de arco eléctrico de forma precisa y en tiempo real. Al combinar la detección de averías incipientes basada en mediciones de hidrógeno y detección de averías críticas basada en mediciones de acetileno, el InsuLogix G2 ayuda a evitar averías graves.
Análisis en línea de gases disueltos
El InsuLogix G2 de Megger utiliza un espectrómetro láser de diodo regulable (TLDS), que hace pasar un rayo láser a través del gas y mide la cantidad de luz absorbida. Los diferentes gases absorben la luz en diferentes partes del espectro, por lo que al analizar la absorción es posible realizar mediciones relacionadas con un gas específico, ignorando otros gases que causan interferencias y que puedan estar presentes. En el InsuLogix G2, el sistema láser se regula selectivamente al espectro del acetileno.
El equipo ofrece lecturas precisas de hidrógeno y de la humedad, y tiene un límite de detección inferior (LDL) de 0,5 ppm para acetileno, lo que proporciona información que permite a los usuarios reaccionar de forma rápida y fiable ante averías incipientes y críticas en transformadores de potencia. Sin embargo, de acuerdo con las prácticas recomendadas para todos los programas de monitorización en línea, es aconsejable utilizar el InsuLogix G2 como complemento en lugar de sustitución de las pruebas fuera de línea en un laboratorio.
Características principales de InsuLogix G2

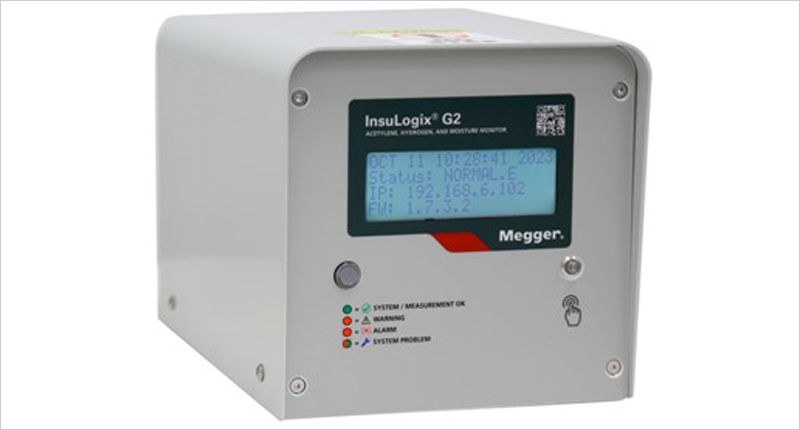

El InsuLogix G2 es un equipo compacto y resistente con un índice de protección IP66 que puede instalarse en casi cualquier lugar sin necesidad de protección adicional. Presenta un diseño de válvula única que reduce el tiempo de instalación y permite trasladarlo fácilmente entre transformadores. No tiene componentes consumibles y no requiere mantenimiento rutinario.
La pantalla integral del equipo proporciona un fácil acceso a las mediciones de acetileno, hidrógeno, humedad y temperatura, mientras que la interfaz de usuario basada en web permite acceder de forma remota y segura tanto a los datos actuales, como a las mediciones y tendencias históricas. Los resultados se pueden presentar cómodamente en la propia pantalla de panel. Asimismo, la unidad también cuenta con 12 salidas de relé de estado sólido personalizables que se pueden configurar, por ejemplo, para proporcionar advertencias y alarmas cuando se alcanzan niveles de medición predefinidos.
