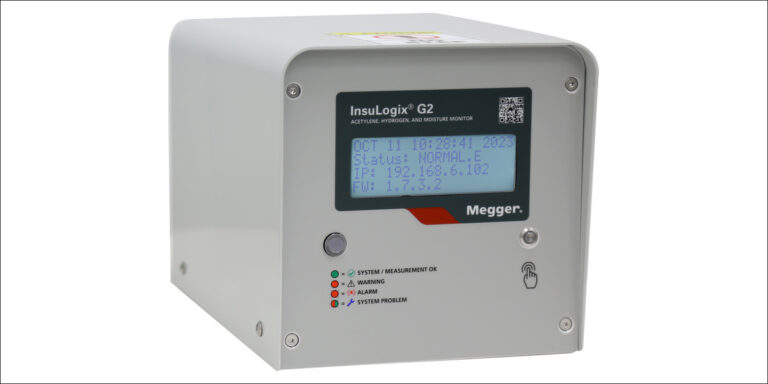

La medición de hidrógeno y acetileno disueltos en el aceite permite combinar la detección de averías incipientes con la identificación de fallos críticos por arco eléctrico en transformadores de potencia. El monitor InsuLogix G2 de Megger integra ambas funciones y mide también la humedad, con un límite inferior de detección de acetileno de 0,5 partes por millón (ppm).
El hidrógeno actúa como indicador temprano de averías, mientras que el acetileno ayuda a identificar fallos de alta energía asociados al arco eléctrico.
La propuesta se orienta a transformadores de mediana y gran potencia y permite a sus operadores reforzar la vigilancia del estado del aislamiento mediante mediciones en línea.
Detección selectiva de acetileno mediante tecnología láser
El InsuLogix G2 utiliza espectroscopia láser de diodo sintonizable para medir el acetileno. El sistema hace pasar un haz de luz a través del gas y analiza su absorción en una región específica del espectro, lo que permite distinguirlo de otros compuestos presentes.
Esta selectividad resulta especialmente relevante al medir concentraciones bajas de acetileno en presencia de gases y sustancias que pueden causar interferencias, como metano, etileno, monóxido de carbono o compuestos derivados del envejecimiento del aceite. La tecnología permite seguir la evolución del acetileno junto con las mediciones independientes de hidrógeno y humedad.
La información obtenida ayuda a los responsables de mantenimiento a identificar cambios en el estado del transformador y valorar la necesidad de realizar comprobaciones adicionales.
Consulta remota de tendencias y alarmas configurables
El equipo dispone de una envolvente con grado de protección IP66 y un diseño de válvula única que facilita su instalación y traslado entre transformadores. No incorpora componentes consumibles ni requiere mantenimiento rutinario.
Su pantalla permite consultar las mediciones de acetileno, hidrógeno, humedad y temperatura. Además, una interfaz web ofrece acceso a los datos actuales y a las tendencias históricas, mientras que doce salidas de relé de estado sólido configurables permiten establecer avisos y alarmas asociados a niveles de medición predefinidos.
El InsuLogix G2 de Megger complementa los análisis de laboratorio al proporcionar información sobre el estado del transformador entre las pruebas periódicas, sin sustituir las comprobaciones fuera de línea.
